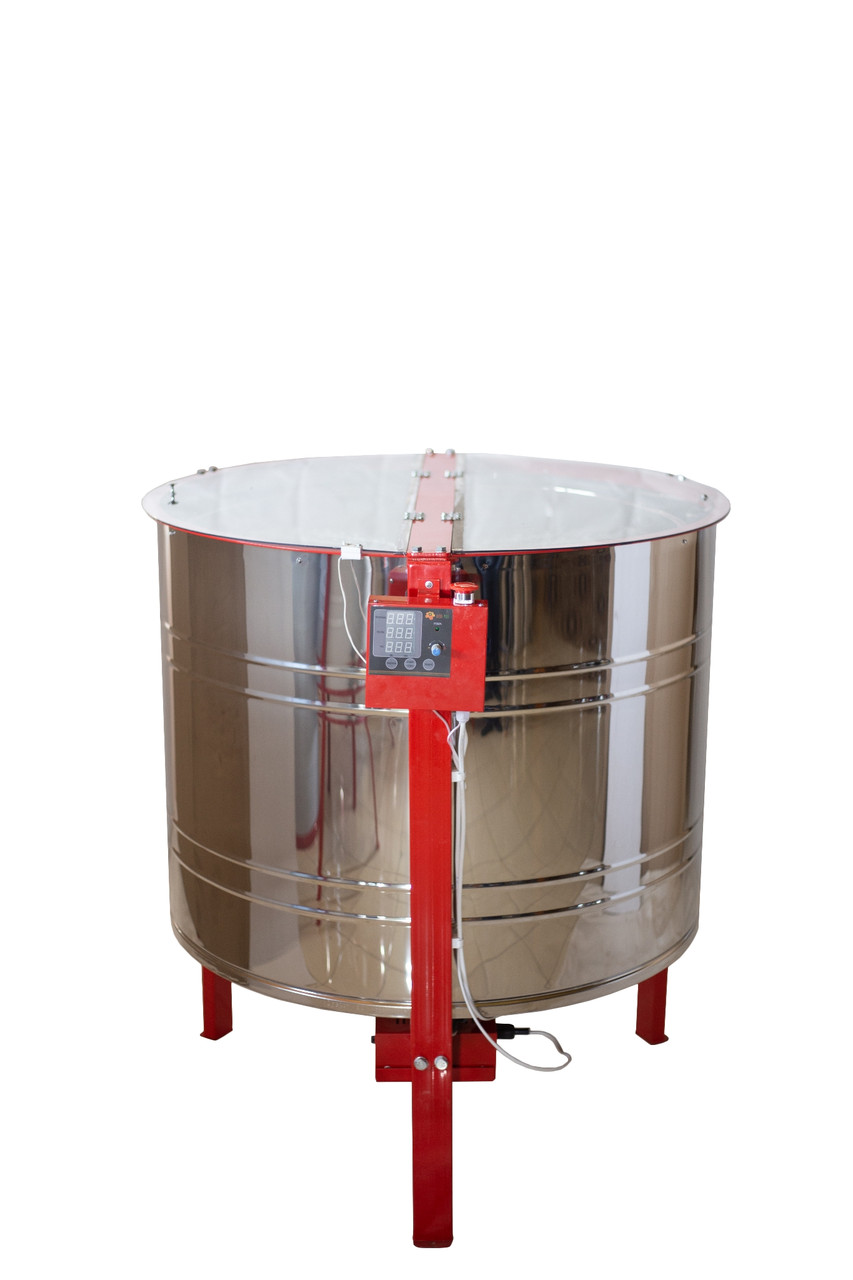

Медогонка 8 рам автоматична під рамки Дадан, напівповоротна
Опис
Характеристики
Інформація для замовлення

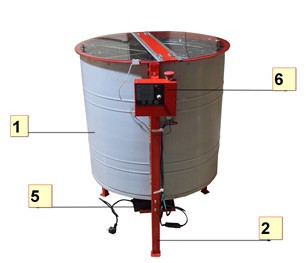

1. Призначення, загальний пристрій

       Медогонка 8-рамкова  автоматична напівповоротна під рамку «Дадан» призначена для витягання бджолиного меду з роздрукованих стільників під дією відцентрової сили.

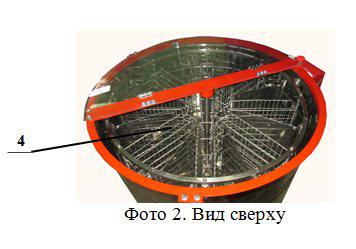

Особливістю цієї медової тканини є конструкція ротора. Він має роздільні пластини. Касети під час обертання ротора на кшталт зверху прилягають не до ободь ротора, а до роздільних пластин, які так само спираються на касети. Отже, у тому ж діаметрі бака поміщається більша кількість касет. Невеликий «недоворот» касет сприяє кращій викачуванню меду, оскільки стільники теж розташовані під невеликим кутом до горизонту. Каркас ротора зварений із профільної труби, не має перемичок у верхній завантажувальній частині, що зручніше під час завантаження рамок. Ротор такої конструкції  краще сприймає дисбаланс від нерівних за масою рамок, пружного компенсує його, коливання менш передаються на саму медову оболонку, внаслідок чого вона стає стійкою.     Медогонка складається з бака з кришками 1, підставки 2, електропривода 3, ротора з касетами 4, трансформатора-випрямляча  5, блока керування 6 і зливного крана.

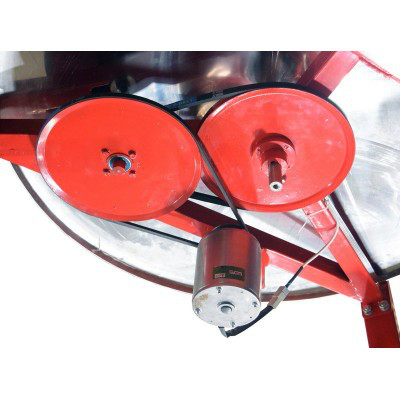

Привод медовогонки складається з електродвигуна та 2-ступеневої ремінної передачі, закритої кожухом (фото 3, 4). Живлення електродвигуна — 24 В, постійного струму, може здійснюватися від мережі змінного струму 220 В через трансформатор-випрямляч (поз.5), який встановлений у нижній частині медовогонки, або від двох послідовно увімкнених акумуляторів 12 В.

Фото 3. Електропривод

(від знизу)



Фото 4. Різновид знизу



Потужність електродвигуна — 300 Вт. Касети з рамками автоматично встановлюються в неробочому положенні за радіусом до центру та повертаються під час обертання ротора медовинки в ту чи іншу сторону залежно від напрямку обертання ротора.  Режим роботи медової тканини встановлюється  відповідними ручками на блоці керування (поз.6). Медогонка може працювати в ручному режимі або в автоматичному.

 Внимание!:  Під час роботи від мережі 220V для запобігання випадковому короткому замиканню та виходу з ладу запобіжника необхідно від'єднати дроти від виведення з'єднання 24V (під час роботи від мережі 220V до цих виводів підведено 24V).



2. Основні технічні дані:



Струм живлення електродвигуна, V

постійний, 24

Потужність електродвигуна, W

300

Кількість режимів роботи

   8 (6 програм + ручний режим      + програмований режим)

Продуктивність, рамок/год (за програмою Р5, за часу завантаження-вивантаження ~ 1 хв)

96

Ремінь 1-й щабель привода (зсічення; довжина)

0; 1000

Ремінь 2-й щабель привода (зсічення; довжина)

А; 1000

Маса не більш ніж кг

70

Об'єм меду, що накопичується в медовогоні між його обов'язковими зливами (рівень нижніх спиць ротора), л

50

Кут повороту касет (а)

65о1’

Відстань від осі обертання медовинки до центру (R), мм

291



3. Габаритні розміри, мм:

Діаметр бака

900

Висота

1100

Ширина

1150

              Необхідна ширина отвору для заносу-виносу медовогонки         приміщення — 1100 мм (з знятим каркасом — 1000 мм).



4. Підготовка виробу до роботи та лад роботи.

ППеред початком роботи мідногонку необхідно промити гарячою водою та висушити. Встановити мідну миску на рівній горизонтальній поверхні. Перевірити та за потреби підтягнути всі кріпильні деталі. Приєднати живлення до блока керування від блока живлення, або від двох послідовних увімкнених акумуляторів по12V через спеціальний перехідник. Водночас необхідно дотримуватися полярності, інакше електропривод працювати не буде. Далі на пульті блока керування (ПУМ) вибираємо режим роботи: ручний «Р0», один з автоматичних (Р1; Р2; Р3; Р4; Р5; Р6), або програмований P7. Натискаємо кнопку "СТРТ/СТОП» (кришка медовинки водночас має бути закрита).

5. Опис ПУМ

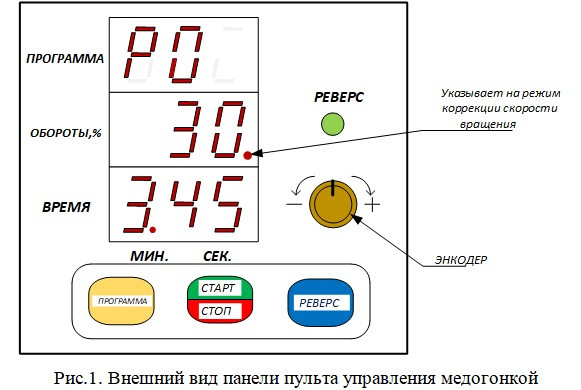

Зовнішній вигляд ПУМ представлений на рис.1.

            На верхній стороні пульта розташовані

органи керування міддюкою і світлодіодні пристрої зображення інформації. Призначення всіх органів керування та зображення інформації позначається відповідними написами на панелі ПУМ.

          До органів керування міддю належать кнопки "ПРОГРАММА", "СТРТ/СТОП", "РЕВЕРС" та енкодер (ручка, що обертається, з кнопкою).

            Кнопка "ПРОГРАММА" призначена для вибору режиму роботи (програми) медовогонки.

Кнопка "СТРТ/СТОП" дає змогу запускати або зупиняти виконання

обраної програми

.

Кнопка "РЕВЕРС" визначає початковий напрямок обертання ротора медового дерева. Всі програми стартують із обраного початкового напрямку обертання.

Зміна параметрів швидкості або часу роботи мідногонки здійснюється обертанням ручки енкодера у відповідну сторону (див. рис.1).

Енкодер містить вбудовану кнопку перемикання вибору корекції (задавання) швидкості або часу обертання ротора медової тканини. Натисканням ручки енкодера можна вибрати режим корекції швидкості або часу обертання ротора мідної частини. Вибір режиму корекції швидкості обертання підтверджується ввімкненням точки в останньому розряді індикатора швидкості (див. рис.1).

Інформація про режим роботи, встановлену та поточну швидкість і час обертання зображаються на трьох важливих світлодіодних індикаторах.

Верхній на малюнку індикатор вказує на обраний режим роботи медовогонки та номер циклу для запущеної програми.

Середній індикатор показує задану для обраної програми швидкість обертання ротора мідного блока в режимі очікування й поточну швидкість обертання в роботі. Швидкість обертання ротора медовинки вказується на % від максимальних.

Нижній індикатор у режимі очікування показує встановлений для цієї програми час роботи (час роботи першого циклу) або час до закінчення циклу в режимі роботи.

           Зелений світлодіод "РЕВЕРС" показує заданий або поточний напрямок обертання. За вимкненого світлодіода "РЕВЕРС" обертання медової тканини — за годинниковою стрілкою, а за ввімкненого — проти.

          ПУМ реалізує 8 режимів роботи медовогонки — ручний, шість фіксованих і один програмований користувачем. Параметри шести фіксованих програм наведені в таблиці1.

Примітка: максимальні оберти ротора медовогонки — 160 об/хв.



              Програми 1-2 складаються з двох циклів, програми 3-4 з трьох циклів, а програми — 5-6 з чотирьох циклів роботи медовогонки. Кожен цикл складається з плавного розгону ротора медовогонки до фіксованої для цього циклу швидкості з подальшою витримкою часу відповідно до таблицею 1, плавним гальмуванням із витримкою часу до повної зупинки ротора і, якщо потрібен перехід до наступного циклу програми — реверсу. Час розгону та гальмування не входить під час циклу, наведеного в таблиці 1.

            Після запуску та в процесі роботи будь-якої програми кнопки "ПРОГРАММА" и "РЕВЕРС" заблоковані (не обпрасовуються).

           Усі натискання кнопок і моменти пуску та зупинки роботи медовогонки супроводжуються короткими звуковими сигналами.

5.1 Порядок роботи з ПУМ

           Стандартно, після вмикання живлення пульт перебуває в режимі «РУЧНОй», що підтверджується написом Р0 на верхньому індикаторі (за відсутності напису необхідно провернути до відтискання за стрілкою червону кнопку аварійного зупинки, яка розміщена зверху пульт керування). Водночас на інших індикаторах зображаються збережені в пам'яті пульта значення часу та швидкості обертання останнього перед вимкненням ручного режиму роботи (див. рис.1).

           Вибір програми відбувається послідовним натисканням кнопки "ПРОГРАММА" з показом встановленого режиму на верхньому індикаторі.

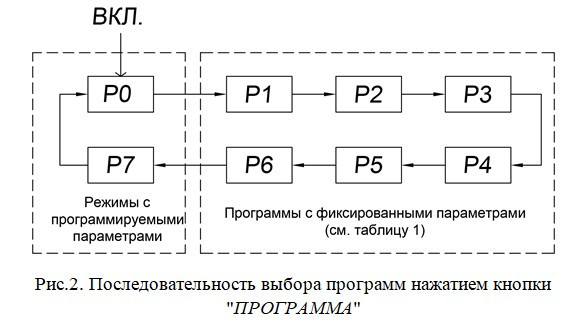

Послідовність вибору програм під час послідовного натискання кнопки "ПРОГРАММА" представлена на рис.2.

Ручний режим складається з одного циклу роботи з параметрами обертання (швидкість, час і напрямок) заданими користувачем.



Для запуску медовинки в ручному режимі необхідно:



-       натисненням кнопки "ПРОГРАММА" вибрати режим «Р0»;

-       за допомогою енкодера встановити необхідні значення часу та швидкості обертання;

-       натисненням кнопки "РЕВЕРС" вибрати бажаний напрямок обертання ротора;

-       натисненням кнопки "СТРТ/СТОП" запустити медовинку в роботу.



Наведені вище дії необхідні в разі, якщо перед запуском медового блока в роботу був встановлений не ручний режим роботи мідної частини або параметри часу, швидкості та напрямку обертання не відповідають бажаним. Після запуску медовинки в роботу натисканням кнопки "СТРТ/СТОП" встановлені значення часу та швидкості обертання запам'ятовуються в пам'яті пристрою.

Змінювати швидкість обертання ротора в роботі можна обертанням ручки енкодера, якщо перед запуском у роботу кнопкою енкодера був обраний режим корекції швидкості обертання (світиться точка в крайньому правому розряді індикатора, див. малюнок 1).

Перервати роботу програми можна натисканням кнопки "СТРТ/СТОП".

Для запуску медовинки в режиміх Р1...Р6 з фіксованими параметрами необхідно:

- натисканням кнопки "ПРОГРАММА" вибрати потрібну програму;

- кнопкою "РЕВЕРС" задати початковий напрямок обертання;

- натисканням кнопки "СТРТ/СТОП" запустити медовинку в роботу.

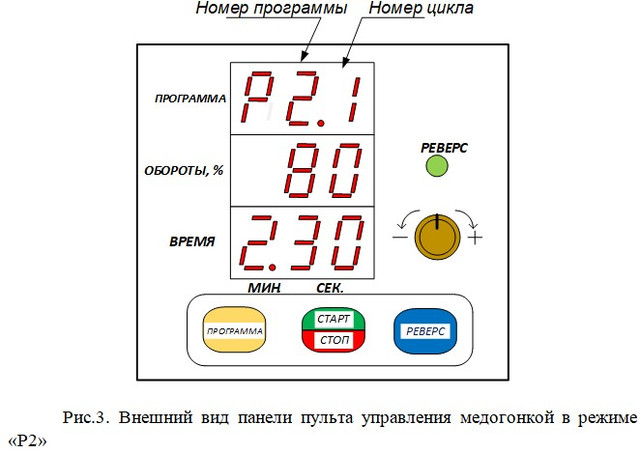

У процесі роботи номер поточного циклу програми буде відбиватися в крайньому правому знаком індикатора режиму роботи, а час, що залишився до закінчення поточного циклу, — на нижньому індикаторі. Приклад для Р2 наведений на рис.3



Перервати роботу програми після запуску можна натисканням кнопки "СТРТ/СТОП".

Програма Р7 є вільно програмованою. У режимі програмування для програми Р7 можна задати бажану кількість циклів від 1 до 4 і значення параметрів часу та швидкості обертання для кожного циклу.

Блок схема програмування програми Р7 представлена на малюнку 4.

Для входу в режим програмування програми Р7 необхідно:

- натисканням кнопки "ПРОГРАММА» вибрати програму Р7;

- натиснути кнопку енкодера та утримувати її в натиснутому стані не менш ніж 3 секунди (при цьому на верхньому індикаторі з'явиться напис «Р.7.1.». Світні точки у всіх розрядах індикатора вказують на вхід у режим програмування програми Р7).

- натисненням кнопки «ПРОГРАММА» вибрати потрібний цикл програми та обертанням ручки енкодера встановити бажані значення параметрів часу та швидкості обертання ротора для цього циклу. Для запису вибраних параметрів циклу в пам'ять пристрою натиснути кнопку "СТРТ/СТОП". Команда запису в пам'ять підтверджується звуковим сигналом.

 Вказівну послідовність дій виконати для кожного циклу.

Для обмеження кількості циклів програми Р7 необхідно під час програмування в перший «ненавужений» цикл записати час обертання рівне нулю. Наприклад, якщо в програмі Р7 необхідно використовувати тільки два цикли, то під час програмування час третього циклу необхідно встановити рівним нулю. Водночас під час запуску програми Р7 третій і четвертий цикли виконуються не будуть.

Вихід із режиму програмування програми Р7 здійснюється натисканням кнопки "РЕВЕРС".

Для запуску медовинки в режимі Р7 необхідно:

- натисканням кнопки "ПРОГРАММА" вибрати програму Р7;

- кнопкою "РЕВЕРС" задати початковий напрямок обертання;

- натисканням кнопки "СТРТ/СТОП" запустити медовинку в роботу.

Перервати роботу програми після запуску можна натисканням кнопки "СТРТ/СТОП".



                                     Характеристики ручного режиму

                                    Таблиця 2

Діапазон обертів/хв.

    50…160

Час роботи, хв.

       0…9

Напрямок обертання

 Вперед/Назад



                     Внимание

1. Під час підбирання ручного режиму відкачування меду необхідно починати зі середніх обертів (не з максимальних).

2. Під час використання як джерела живлення генератора напруги обов'язково увімкнути в ланцюг додаткове навантаження

    (мінімальне навантаження зазначене в паспорті генератора).

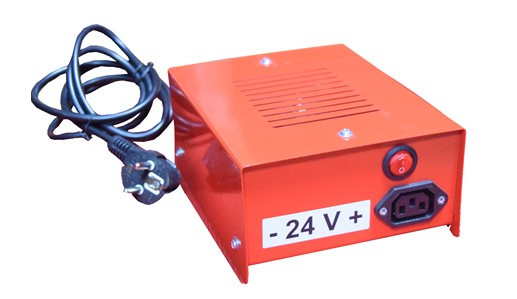

БЛОК ПІТАННЯ — 24 В

1. Призначення

Блок живлення призначений для роботи привода мідної ланки електричного від мережі змінного струму напругою 220 В. Являє собою трансформатор-випрямляч для перетворення змінного струму на напругу 220 В на постійну напругу 24 В.





2. Основні технічні дані

Струм живлення, напруга                   змінний, 220V, 50Hz

                      Струм виходу, напруга                     постійний, 24V

                      Максимальна потужність

                      під'єднуваного навантаження                       270W

3. Габаритні розміри, мм



                              Довжина:                                                              185

                             Ширина                                                          142

                             Висота                                                            80

                             Маса, кг.                                                      3,15

4. Загальний пристрій



     Блок живлення складається з корпусу, всередині якого змонтовані трансформатор і випрямляч, що живить шнура з вилкою, вимикача, запобіжника та двох виводів. Поживний шнур і запобіжник розміщені з заднього боку блока, вимикач і виведення — на передній. Полярність виводів позначена  +  и  - .

                    5. Підготовка виробу до роботи та лад роботи.



До виведення блока живлення необхідно приєднати клеми приводу медового приладдя електричного, вже змонтованого на медового та підготовленого до роботи, дотримуючись водночас полярності. Після цього увімкнути блок у мережу змінного струму та натиснути вимикач. Привод медовогонки електричний готовий до роботи.



6. Комплект постачання



                6.1 Блок живлення                                                   -1 шт.

                6.2 Паспорт                                                            -1 шт.



7. Свідоцтво про вживання



              Блок живлення відповідає технічним вимогам, конструкторській документації, зразку-еталону та визнаний придатним для експлуатації.



Основні атрибути
Країна виробникУкраїна
ВиробникАВВ-100
Основні
Вага65
ТипМедогонка
МатеріалНержавіюча сталь
Діаметр900
Користувальницькі характеристики
Привід медогонкиАвтоматична
Кількість рамок8
Тип рамокПолуповоротные
