Увага! Під час використання електронаващувача АВВ необхідно дотримуватися правил техніки безпеки під час роботи електроприладами.

      Використовуйте для живлення приладу тільки джерела змінного струму напругою 220 В, частотою 50 Гц. Слідкуйте за надійністю контакту вилки мережевого шнура та розетки живлення.

      Оберігайте прилад від механічних пошкоджень, потрапляння сторонніх предметів або рідин всередину пристрою.

      Не допускайте експлуатацію навашника зі знятою кришкою, у разі пошкодження ізоляції вилки або шнура мережевого живлення.

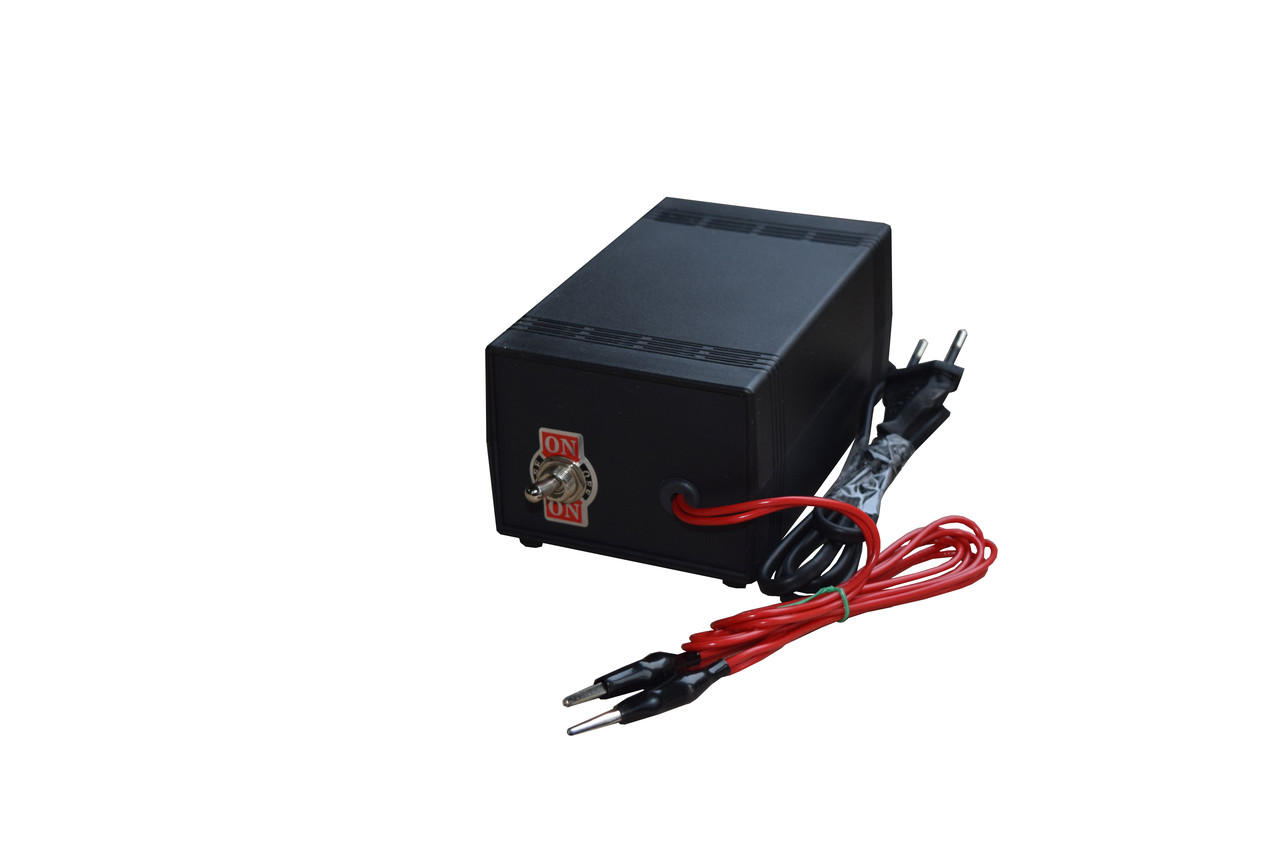

1. Призначення й принцип роботи.   Електронасадник АВВ призначений для швидкого прикріплення вочини до дроту ульєвих рамок. Електричний струм нагріває натягнуту на рамку дріт, внаслідок чого вощина нагрівається і плавиться, а дріт проникає у восковий лист. Після вимкнення електроструму віск охолоджується й твердне; унаслідок — дріт фіксується в листі вощини.

2. Технічні характеристики.

Напруга живлення  (Смережа 50 Гц),  В                                                      220
 Вихідна напруга (без навантаження),  В                                             14±1/27±1
 Номінальний вихідний струм, А                                                              5/3
 Максимал. струм навантаження, (краткочасно, напруга 9 В/20 В) А    не менш ніж  7,5/5,5

Положення перемикача                                                                                низ  12 В/верх 25 В
 Робочий діапазон температур,З                                                                        от +1 до +35

3. Порядок роботи.

3.1. Під'єднайте електронаващувач до мережі змінного струму 220 В і увімкніть пристрій перемикачем; водночас має засмагнутися вбудована в перемикач індикаторна лампочка.

3.2. Приєднайте затискачі типу «крокодил» електропроводів приладу до кінців дроту ульєвої рамки. Контролюючи візуально впаювання дроту у волонці, домагайтеся наважування рамки.

3.3. Зупиніть впаювання: від'єднайте затискачі дротів пристрою від дроту ульєвих рамок або вимкніть наважувач перемикачем.

   Час навага зазвичай становить кілька секунд і залежить від матеріалу використовуваного дроту, його довжини та діаметра, а також температури довкілля.

Внимание!  Під час роботи уникайте замикання затискачів електропроводів
 АВВ, оскільки коротке замикання може призвести до перегрівання приладу.

   Інтенсивна експлуатація електронаващувача в місцях із недостатньою вентиляцією за температури навколишнього повітря вище +30 °C може викликати перегрівання приладу.  Рекомендуємо робити перерви в роботі, щоб уникнути такої ситуації.
