Особливістю цієї медової тканини є конструкція ротора, який має роздільні пластини. Касети під час обертання ротора прилягають не до ободу ротора, а до роздільних пластин, які так само спираються на касети. У такий спосіб у тому-таки діаметрі бака поміщається більша кількість касет. Невеликий «недоворот» касет сприяє кращій викачуванню меду, оскільки стільники теж розташовані під невеликим кутом.

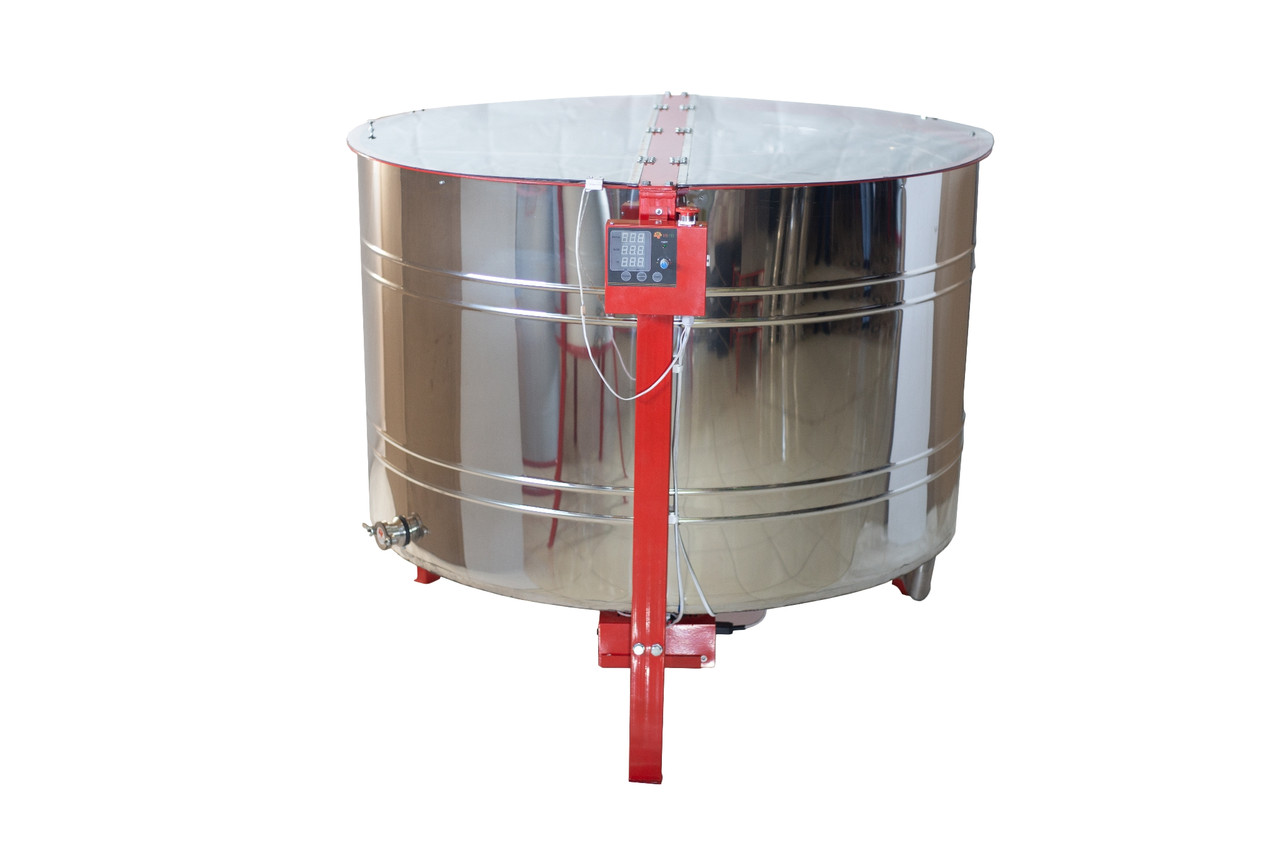

Мідогонка складається з бака з кришками, підставки, електропривода, ротора зі касетами, трансформатора-випрямляча (220 В/24 В), блока керування і двох зливних кранів.
Бак медовинки виготовлений із листової неіржавкої сталі марки AISI 304, завтовшки 0,8 мм.
Ротор виготовлений із профільної неіржавкої труби 15х15 мм. Матеріал деталей, що стикаються з медом — антикорозійна сталь, допускається для контакту з харчовими продуктами.
Електропривод являє собою мотор-редуктор, насаджений на вал медовинки знизу. Живлення електродвигуна — 24 В, постійного струму. Також може здійснюватися від мережі змінного струму 220 В, через трансформатор-випрямляч, який встановлений у нижній частині медової тканини, або від двох послідовно увімкнених акумуляторів 12 В.
Потужність електродвигуна — 300 Вт. Касети з рамками автоматично встановлюються в неробочому положенні за радіусом до центру та повертаються під час обертання ротора медовинки в ту або іншу сторону залежно від напрямку обертання ротора. Режим роботи медової тканини встановлюється відповідними кнопками на блоці керування. Медогонка може працювати в ручному режимі або в автоматичному.
Габаритні розміри:
Діаметр бака — 1200 мм
Висота бака — 750 мм
Висота медовинки з підставкою — 1110 мм
Ширина — 1400 мм
Необхідна ширина отвору для заносу-виносу медовогонки приміщення в розібраному вигляді — не менш ніж 1000 мм.
Внимание!
Під час роботи від мережі 220 В для запобігання випадковому короткому замиканню та виходу з ладу запобіжника потрібно від'єднати дроти від виведення з'єднання 24 В (у разі роботи від мережі 220 В до даних виведеннях підведено 24 В).
Робота мігони в ручному режимі (РО)
Швидкість, напрямок і час обертання в цьому режимі виставляються на пульті блока керування вручну за допомогою відповідних кнопок. Після закінчення обертання в одну зі сторін або натискання кнопки «Стоп» відбувається зупинка на 22 сек. Після зупинки, коли світитиметься індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом — наприклад, увімкнення реверсу або вхід у меню програмування.
Вказівка: під час роботи медовогонки треба дотримуватися всіх правил проведення робіт із відкачування меду, а саме: частина меду з одного боку треба відкачувати на повільних обертах, іншу частину — на швидких. Напрямок обертання ротора — вперед нижньою планкою рамки. У міру накопичення мед зливають через кран у тару.
Характеристика ручного режиму
Діапазон обертів — 50....160/хв.
Час роботи — 0-5 хв.
Напрямок обертання — вперед/Назад
Внимание!
1. Міняти напрямок обертання (натискати кнопку «Вперед/Назад») до повної зупинки ротора заборонено. Це може викликати перевантаження двигуна та привести до виходу його з ладу.
2. Під час підбору ручного режиму необхідно починати з середніх обертів (не з максимальних).
3. Під час використання як джерела живлення генератора напруги обов'язково увімкнути в ланцюг додаткове навантаження (мінімальне навантаження вказується в паспорті генератора).
Основні технічні дані:
Струм живлення електродвигуна, постійний — 24 В
Потужність електродвигуна — 300 Вт
Кількість програм керування — 6+ручний режим
Продуктивність (за програмою Р5, за часу на завантаження-вивантаження ~ 1 хв) — 210 рамок/год
Маса не більш ніж — 130 кг
Об'єм меду, що накопичується в медовогоні між його обов'язковими зливами (рівень нижніх спиць ротора) — 120 л
Кут повороту касет (а) — 53о2'
Робота мігони в автоматичному режимі
Для роботи медової тканини в автоматичному режимі необхідно вибрати на пульті керування одну з програм (Р1;Р2; Р3; Р4; Р5; Р6). Швидкості обертання, кількість поворотів, а також час відкачування запрограмовані та є незмінними для кожної програми. Після закінчення обертання в одну зі сторін, як і в ручному режимі, виробляється витримка 22 сек.
Характеристики автоматичного режиму
Є 6 програм, які запрограмовані безпосередньо на заводі виробники.
Програма 1: — керування обертанням, вперед: 80 об/хв, час роботи 1,5 хв.
-напрямок обертання, назад: 110 об/хв, час роботи 1,5 хв.
-напрямок обертання, вперед 110 об/хв, час роботи 1,5 хв.
Програма 2: — керування обертанням, вперед: 80 об/хв, час роботи 1,5 хв.
-напрямок обертання, назад: 130 об/хв, час роботи 1,5 хв.
-напрямок обертання, вперед 130 об/хв, час роботи 1,5 хв.
Програма 3: — керування обертанням, вперед: 80 об/хв, час роботи 1 хв.
— напрямок обертання, назад: 80 об/хв, час роботи 1 хв.
-напрямок обертання, вперед: 150 об/хв, час роботи 1,5 хв.
— напрямок обертання, назад: 150 об/хв, час роботи 1,5 хв.
Програма 4: — керування обертанням, вперед: 80 об/хв, час роботи 1,5 хв.
-напрямок обертання, назад: 110 об/хв, час роботи 1,5 хв.
-напрямок обертання, вперед 110 об/хв, час роботи 1,5 хв.
Програма 5: — керування обертанням, вперед: 100 об/хв, час роботи 2 хв.
-напрямок обертання, назад: 110 об/хв, час роботи 2 хв.
Програма 6: — керування обертанням, вперед: 130 об/хв, час роботи 2 хв.
-напрямок обертання, назад: 130 об/хв, час роботи 2 хв.
Зазначені в таблицях Об/хв ± 5% за напруги в мережі 220 В.
Основні | |
---|---|
Привід медогонки | Електропривод |
Тип рамок | Поворотні |
Матеріал | Нержавіюча сталь |
Країна виробник | Україна |
Користувацькі характеристики | |
Виробник | АВВ-100 |
Вага | 130 |
Кількість рамок | 20 |
Ширина | 1400 |
Тип | Медогонки автоматичні |
Діаметр | 1200 |
