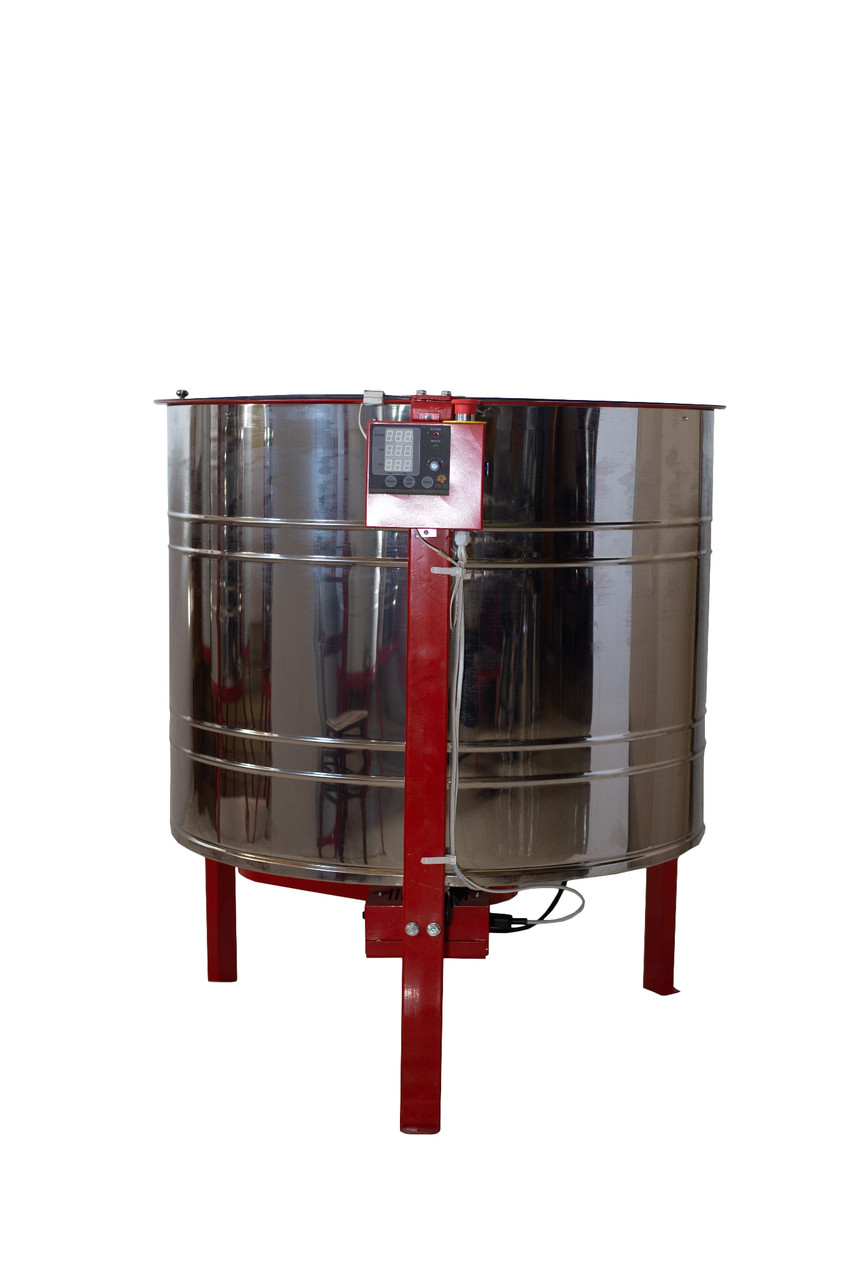

Особливістю цієї медової тканини є каркас ротора, зварений із профільної труби та не має перемичок у верхній завантажувальній частині, що зручніше під час завантаження-вивантаження рамок. Ротор такої конструкції також краще сприймає дисбаланс від нерівних за масою рамок, пружного компенсує його, коливання менш мірою передаються на саму медову мийку, внаслідок чого вона стає стійкою. Мідогонка складається з бака з кришками, підставки, електропривода, ротора зі касетами, трансформатора-випрямляча, блока керування та зливного крана.
Електропривод являє собою мотор-редуктор, насаджений на вал медовинки знизу. Живлення електродвигуна — 24 В, постійного струму, може здійснюватися від мережі змінного струму 220 В через трансформатор-випрямляч, який встановлений у нижній частині медового дерева, або від двох послідовно увімкнених акумуляторів 12 В.
Потужність електродвигуна — 300 Вт. Касети з рамками автоматично встановлюються в неробочому положенні за радіусом до центру та повертаються під час обертання ротора медовинки в ту чи іншу сторону залежно від напрямку обертання ротора. Режим роботи медової тканини встановлюється відповідними ручками на пульті блока керування. Медогонка може працювати в ручному режимі або в автоматично.
Внимание!: Під час роботи від мережі 220 В для запобігання випадковому короткому замиканню та виходу з ладу запобіжника необхідно від'єднати дроти від виведення під'єднання 24 В (у разі роботи від мережі 220 Вк цим виведенням підведено 24 В).
Робота медовогонки в ручному режимі (РО)
Швидкість, напрямок і обертання в цьому режимі виставляються на пульті блока керування вручну за допомогою відповідних кнопок. Після закінчення обертання в одну зі сторін або натискання кнопки «Стоп» виготовляється витримка 22 сек. Після зупинки, коли світитиметься індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом — наприклад, вмикання реверсу або вхід у меню програмування.
Вказівка: під час роботи медовогонки треба дотримуватися всіх правил проведення робіт із відкачування меду, а саме: частина меду з одного боку треба відкачувати на повільних обертах, іншу частину — на швидких. Напрямок обертання ротора — вперед нижньою планкою рамки.
У міру накопичення мед зливають через кран у тару.
Характеристика ручного режиму
Діапазон обертів/хв. 50....160
Час роботи, хв. 1...5
Напрямок обертання Вперед/Назад
Внимание!
1. Під час підбору оптимального ручного режиму необхідно починати зі середніх обертів (не з максимальних).
2. Під час використання як джерела живлення генератора напруги обов'язково увімкнути в ланцюг додаткове навантаження (наприклад, лампочку потужністю 100...150 Вт).
Основні технічні дані:
Струм живлення електродвигуна, В постійний, 24
Потужність електродвигуна, Вт 300
Кількість програм керування 6+ручний режим
Продуктивність, рамок/год (за програмою Р5,
за часу завантаження-вивантаження ~ 1 хв 65
Маса не більш ніж кг 75
Об'єм меду, що накопичується в медовогоні між його
обов'язковими зливами (рівень нижніх спиць ротора), л 50
Робота мігони в автоматичному режимі
Для роботи медової тканини в автоматичному режимі необхідно вибрати на пульті керування одну з програм (Р1;Р2; Р3; Р4; Р5; Р6). Швидкості обертання, кількість поворотів, а також час відкачування запрограмовані на підприємство-виробник і є незмінними для кожної програми. Після закінчення обертання в одну зі сторін, як і в ручному режимі, виробляється витримка 22 сек.
Основні | |
---|---|
Тип | Медогонка |
Вага | 65 кг |
Матеріал | Нержавіюча сталь |
Діаметр | 900 мм |
Країна виробник | Україна |
Користувацькі характеристики | |
Виробник | АВВ-100 |
Кількість рамок | 8 |
Привід медогонки | Автоматична |
