1.      Призначення



Привід медогонки електричний (далі електропривід) призначений для механізації процесу відкачування меду. Повністю взаємозамінний з ручними приводами медогонок, виготовлених ТОВ «АВВ-100». Полегшує працю бджоляра, а також збільшує його продуктивність. Живлення електроприводу здійснюється від акумуляторної батареї напругою 12В або від мережі 220В. Число обертів ротора – регульоване, напрямок обертання – будь-який. Електропривід являє собою черв'ячний мотор-редуктор з блоком управління.

2. Основні технічні дані



                Струм живлення                                                     ~220/-12 В

                    Потужність електродвигуна                                     75 Вт

                    Діапазон регулювання

                    обертів за хвилину                                                  30…180

                    Тривалість циклу, хв.                                                1…5

                    Маса без блока управління, кг                                  2,65

                                3. Габаритні розміри, мм.



                                            3.1 Мотор-редуктора:

                   Довжина х Ширина х Висота                       222 х 113 х 130



                                     3.2 Блока управління:

                  Ширина х Глибина х Висота                          140 х 450 х 160



             Примітка: габаритні розміри вказані без урахування довжини дротів.



4. Загальна будова

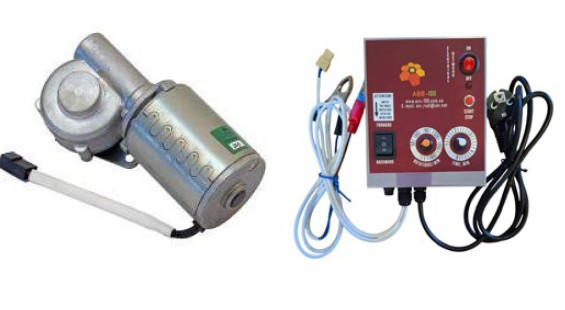

     Електропривід медогонки складається з мотор-редуктора і блока управління (див. фото 1 і 2).

-2-

 5. Підготовка виробу до роботи та послідовність роботи



 Перед встановленням електропривода необхідно вибити з осі приводний штифт (див. рис. 1) і зняти планку з медогонки. Далі мотор-редуктор закріпити на планці медогонки болтами М8х20 з відповідними гайками та пружинними шайбами. Після цього приводний штифт слід встановити на місце в один з отворів (дивитись за місцем). Планку в зборі з мотор-редуктором становити на медогонку, при цьому приводний штифт повинен потрапити в паз осі втулки медогонки. У медогонках інших конструкцій його необхідно зробити. Ширина паза 6 мм, висота – 13 мм. Міцно затягнути кріплення, з'єднати штекера електродвигуна та блока управління і підвести живлення від зарядженого акумулятора напругою 12В, або від мережі через спеціальний блок живлення. При цьому необхідно дотримуватись полярності, інакше електропривід працювати не буде. Електричний шнур, що йде від блока управління до двигуна, бажано пристебнути пластиковими хомутами до планки медогонки.                     Далі слід протестувати роботу медогонки в холостому режимі. Для цього треба встановити перемикачем тумблера необхідний напрямок обертання, виставити відповідними рукоятями швидкість обертання та тривалість роботи і натиснути кнопку «ПУСК». Ротор медогонки має розпочати обертання. Для зупинки ротора необхідно знову натиснути кнопку «ПУСК». Після цього медогонка з електроприводом готова до експлуатації.              Зберігати медогонку з електроприводом необхідно в закритому сухому приміщенні. Під час миття медогонки не допускати попадання вологи у внутрішні частини електропривода. Один раз на рік (при інтенсивній експлуатації – два чи три) необхідно перевіряти наявність мастила в корпусі редуктора, знявши його та від'єднавши низ корпуса. Мастило консистентне типу Літол.          Увага! Змінювати напрямок обертання під час роботи медогонки неприпустимо. Це може спричинити перевантаження двигуна і призвести до виходу його з ладу. Примітка: Оберти ротора медогонки залишаються постійними (відповідними до встановлених на блоці управління) незалежно від ваги рамок з медом, у випадку збою необхідно відключити живлення на 30 сек.              -3- Вказівка: при роботі медогонки з електроприводом треба дотримуватися всіх правил проведення робіт з відкачування меду, а саме: частину меду з одного боку стільників треба відкачати на повільних обертах, решту – на швидких. Напрямок обертання ротора - вперед нижньою планкою рамки. Швидкість обертання та тривалість роботи необхідно підбирати дослідним шляхом.



6. Техніка безпеки



      При роботі на медогонці з електроприводом  необхідно дотримуватись наступних правил техніки безпеки:

    - для зменшення вібрації медогонки під час  роботи, встановлювати її необхідно на рівну міцну основу і за необхідності закріпити. Рамки з медом завантажувати приблизно однакові по вазі у всі касети або через одну.

    - не відкривати кришку медогонки до повної зупинки ротора а також не торкатися частин, які обертаються;

    - не вставляти в бак медогонки при її роботі ніяких предметів;

    - блок живлення і електрошнур який іде до нього, убезпечити від механічних пошкоджень;

    - не допускати потрапляння вологи в блок живлення.





-4-

7. Комплектація                                   Мотор-редуктор                                     1 шт.                                   Блок управління                                    1 шт.                                  Запобіжник (запасний)                          1 шт.                                   Паспорт виробу                                      1 шт.
