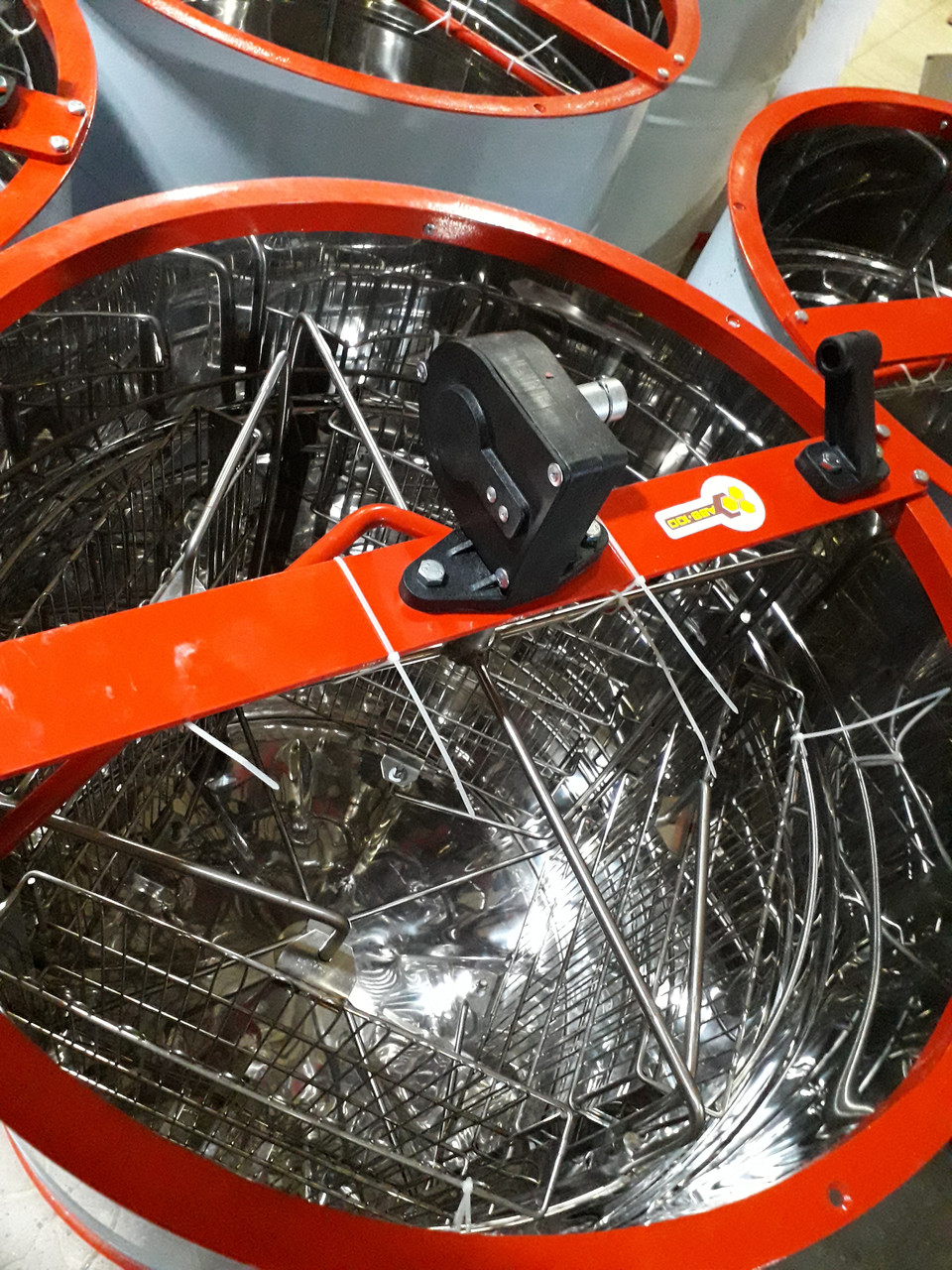

-3%Медогонка 4-х рамкова поворотня, бак, касети, ротор з харчової нержавіючої сталі марки AISI 304. Кран нержавіючий.
Призначення
Медогонка з поворотом касет 4-рамкова призначена для вилучення бджолиного меду з роздрукованих гніздових і магазинних стільників під дією відцентрової сили. 4 поворотні касети (каркас зроблений з прута харчової нержавіючої сталі марки AISI 304 діаметром 4 мм, сітка нержавіюча, зварена з прутів діаметром 3 мм і розміром комірки 4х2 см) призначені для рамок 470х300 мм «Дада», Українська, Рута, дві магазинні
2. Основні технічні дані
|
Продуктивність, рамок/год |
40 |
|
Максимальне число оборотів ротора, об /хв |
180 |
|
Зусилля на рукоятці не більше, H |
22,5 |
|
Обсяг меду, нагромаджений в медогонці між його обов'язковими сливами (рівень нижніх спиць ротора), л |
30
|
|
Маса, кг |
25 |
3.Габаритні розміри, мм
|
Діаметр бака |
625 |
|
Висота бака |
740 |
|
Висота з урахуванням редуктора |
845 |
|
Ширина з урахуванням ручки |
860 |
4. Загальне пристрій
Медогонка складається з бака, приводу (зубчастого редуктора з ручкою), ротора, зливного крана.
Підготовка виробу до роботи і порядок роботи.
Перед початком роботи медогонку необхідно вимити гарячою водою і висушити. Перевірити і при необхідності підтягнути всі кріпильні деталі. Встановити на місце рукоятку привода (якщо вона була знята), поєднавши її штифтом з валом редуктора. Прокрутити вхолосту ротор, переконавшись у легкому і плавному його обертанні. Для більш зручного зливу меду при бажанні можна придбати і встановити стійки.
Вставить в кассеты ротора, распечатанные соторамки, желательно равные по весу, и приступить к откачке меда. Вращение рукоятки привода должно быть плавным с постепенным ускорением. Резкий разгон или резкое торможение может вызвать поломку сотов.
По мере накопления мед сливают через кран в тару.
После окончания работы медогонку моют горячей водой и просушивают. Не допускается мытьё водой медогонки с закрытым краном. Так как при накоплении воды в баке медогонки больше чем обьём меда (см. пункт 2.), который накапливается в медогонке между обязательными сливами, может привести к выходу из строя бака медогонки (например выдавливания дна или деформация бочки). При длительных перерывах в работе, поверхности деталей, повреждаемые коррозией, необходимо смазать антикоррозионной смазкой.
Хранить медогонку необходимо в сухом закрытом помещении.
6. Техника безопасности
При работе с медогонкой необходимо соблюдать следующие правила техники безопасности:
- во избежание опрокидывания медогонки во время работы, устанавливать ее необходимо на ровное прочное основание. Рамки с медом загружать приблизительно равные по весу.
- не прикасаться к вращающимся частям ротора до полной его остановки;
- не вставлять в бак медогонки при ее работе никакие предметы.
Комплект поставки
7.1 Медогонка -1 шт.
7.2 Паспорт -1 шт.
Свидетельство о приемке
Медогонка с поворотом кассет 4-рамочная соответствует техническим требованиям, конструкторской документации, образцу-эталону и признана годной для эксплуатации.
.
