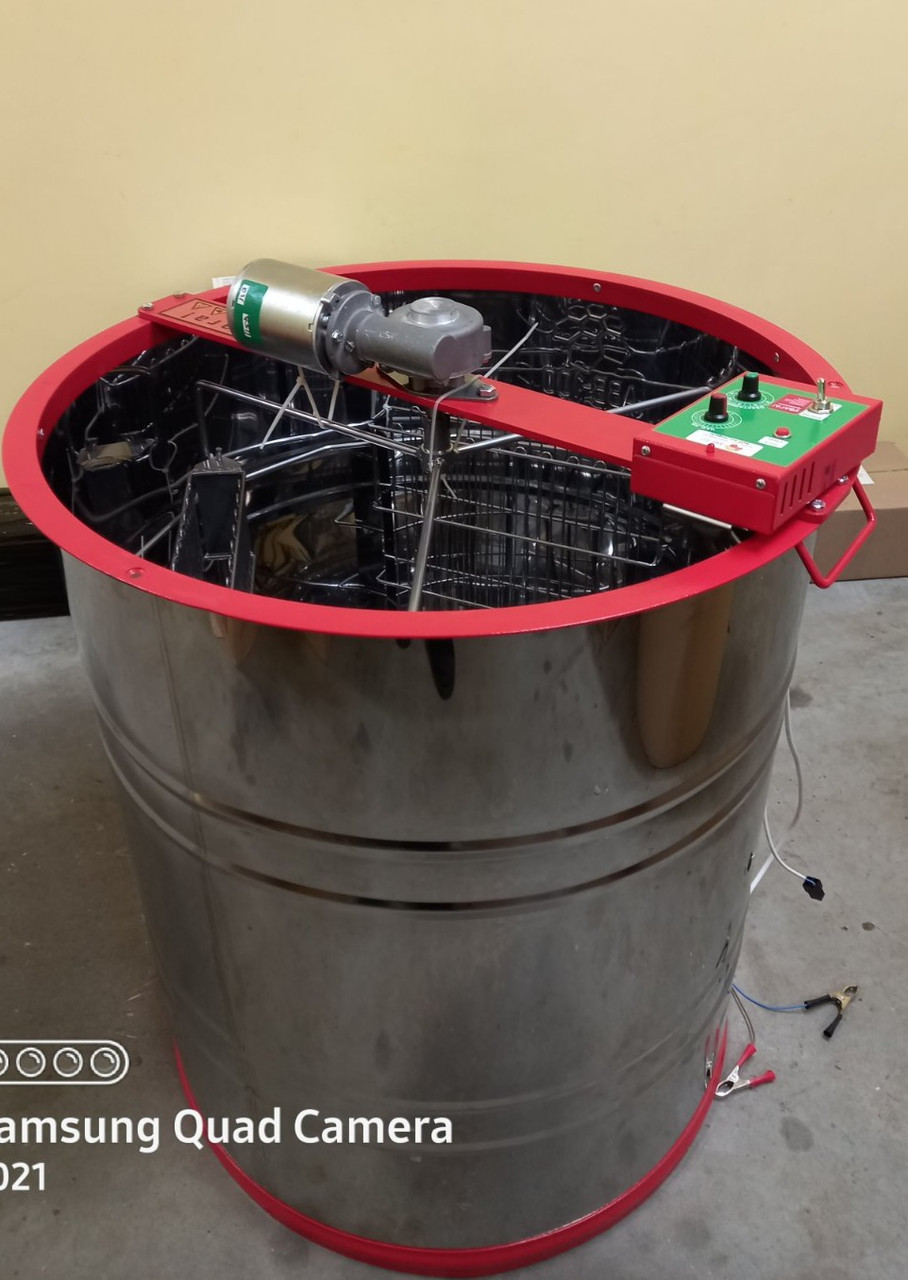

Медогонка 3-Х рамкова електрична, бак н/ж AISI 430, 12 В, відповідає технічним вимогам, конструкторській документації, зразку-еталону та визнана придатною для експлуатації.

Бак медовогонки нержавіючих з 430 марки сталі, касети зварні з прутка порошкового фарбування.

Габаритні  розміри, мм

Об'єм меду, що накопичується в медовогонці між його обов'язковими зливами (рівень нижніх спиць ротора), 30 л

Маса, 21 кг

Характеристики електропривода

Привід медовогонки електричний (далі електропривід) призначений для механізації процесу відкачування меду. Повністю взаємозамінний із ручними приводами медовогонок, вироблених ТОВ «АВВ-100». Полегшує працю пасма, а також збільшує її продуктивність. Живлення електропривода здійснюється від акумуляторної батареї напругою 12 В або від мережі 220 В через спеціальний блок живлення (до комплекту не входить). Число обертів  ротора — регульоване, напрямок обертання — будь-який.

Електропривід являє собою черв'ячний мотор-редуктор із блоком керування.

Основні технічні дані

                                 Струм живлення                                           постійний, 12 В

                                 Потужність електродвигуна                                     75 Вт

                                 Діапазон регулювання

                                 обертів за хвилину                                                    30…180

                                 Маса без блока керування, кг                                 2,65

Підготовка виробу до роботи та лад роботи

                   Перед встановленням електропривода необхідно вибити з його осі приводний штифт (див. 1) і зняти планку з медової тканини. Далі мотор-редуктор закріпити на планці медовогонки болтами М8х20 з відповідними гайками та пружинними шайбами. Після цього приводний штифт треба встановити на місце в одне з отворів (дивитися по місцю). Планку в зборі з мотор-редуктором встановити на медову сторону, водночас привабливий штифт має потрапити в паз втулки віссю міддянка. У медовогонках інших конструкцій його необхідно зробити. Ширина паза 6 мм, висота — 13 мм. Міцно затягнути кріплення, з'єднати штекера електродвигуна та блока керування й підвести живлення від зарядженого акумулятора напругою 12 В або від мережі через спеціальний блок живлення. Водночас необхідно дотримуватися полярності, інакше електропривод працювати не буде. Електричний шнур, що йде від блока керування до двигуна бажано пристебнути пластмасовими хомутами до планки мідної тканини.

                    Далі треба протестувати роботу медовогонки в холостому режимі. Для цього треба встановити перемикачем тумблера необхідний напрямок обертання, виставити відповідними ручками швидкість обертання і тривалість роботи та натиснути кнопку «ПУСК». Ротор медовогонки має почати обертання. Для передчасної зупинки ротора необхідно знову натиснути кнопку «ПУСК». Після цього медова з електроприводом готова до експлуатації.

             Зберігати медову сторону з електроприводом необхідно в сухому закритому приміщенні. Під час гортання мідної тканини не допускати потрапляння вологи у внутрішні частини електроприводу. Один раз на рік (за інтенсивної експлуатації — два або три) необхідно перевіряти наявність мастила в корпусі редуктора, знявши його та від'єднавши низ корпусу. Мастило консистентне типу Літол.

         Внимание! Міняти напрямок обертання під час роботи медовогонки непримиренні. Це може викликати перевантаження двигуна та призвести до виходу його з ладу.

       Примітка: Оберти ротора медовогонки залишаються постійними (равними встановленим на блоці керування) незалежно від ваги рамок із медом, якщо стався збій, вимкнути живлення на 30 сек.

         Вказівки: під час роботи медовогонки з електроприводом треба дотримуватися всіх правил проведення робіт із відкачування меду, а саме: частина меду з одного боку стільників треба відкачати на повільних обертах, іншу частину — на швидких. Напрямок обертання ротора — вперед нижньою планкою рамки. Швидкість обертання і тривалість роботи необхідно підбирати досвідченим способом.
