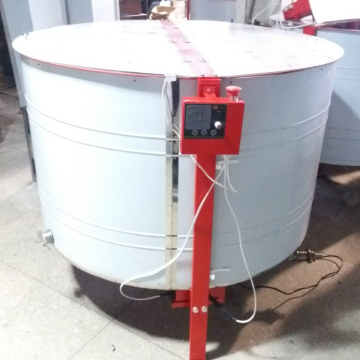

Медогонка автоматична на 16 рамок «Даддан», блок керування «ЄВРО» — Ремінна.

Особливістю цієї медогонки є конструкція ротора. Він має роздільні пластини. Касети під час обертання ротора на кшталт зверху прилягають не до ободь ротора, а до роздільних пластин, які так само спираються на касети. У такий спосіб у тому-таки діаметрі бака поміщається більша кількість касет. Невеликий «недоворот» касет сприяє кращій викачуванню меду, оскільки стільники теж розташовані під невеликим кутом до горизонту. Медогонка складається з бака з кришками, підставки, електропривода, ротора зі касетами, трансформатора-випрямляча, блока керування  і зливного крана в колеслом двох штук, виготовлених із неіржавкої сталі.

Бак медовинки виготовлений  зі сталі неіржавкої харчової марки AISI 304 завтовшки 0,8 мм.

Корпус ротора — з профільної труби 15х15 мм. Матеріал деталей, що стикаються з медом — антикорозійна сталь, допускається для контакту з харчовими продуктами.

Електропривід  являє собою мотор-редуктор, насаджений на вал медовинки знизу. Живлення електродвигуна — 24 В, постійного струму, може здійснюватися від мережі змінного струму 220 В через трансформатор-випрямляч, який встановлений у нижній частині медовогонки, або від двох послідовно увімкнених акумуляторів 12 В.

Потужність електродвигуна — 300 Вт. Касети з рамками автоматично встановлюються в неробочому положенні за радіусом до центру та повертаються під час обертання ротора медовинки в ту чи іншу сторону залежно від напрямку обертання ротора.  Режим роботи медової тканини встановлюється  відповідними кнопками на блоці керування. Медогонка може працювати в ручному режимі або в автоматичному.

Внимание!:  Під час роботи від мережі 220 В для запобігання випадковому короткому замиканню та виходу з ладу запобіжника необхідно від'єднати дроти від виведення з'єднання 24 У разі роботи від мережі 220 В до цих виводів підведено 24 В ).

Робота медогонки в ручному режимі (РО)

Швидкість, напрямок і час обертання в цьому режимі виставляються на пульті блока керування вручну за допомогою відповідних кнопок. Після закінчення обертання в одну зі сторін або натискання кнопки «Стоп» виготовляється витримка 22 сек. Після зупинки, коли світитиметься індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом — наприклад, увімкнення реверсу або вхід у меню програмування.

Вказівки: під час роботи медогонки треба дотримуватися всіх правил проведення робіт із відкачування меду, а саме: частина  меду з одного боку треба відкачувати на повільних обертах, іншу частину — на швидких. Напрямок обертання ротора — вперед нижньою планкою рамки.

 У міру накопичення мед зливають через кран у тару.

Характеристика ручного режиму
Діапазон обертів/хв.     50….160
Час роботи, хв.              0…5
Напрямок обертання      Вперед/Назад

Внимание!
1. Міняти напрямок обертання (натискати кнопку "Вперед/Назад") до повної зупинки ротора заборонено. Це може викликати перевантаження двигуна та привести  до виходу його з ладу.

2. Під час підбору   ручного режиму необхідно починати зі  середніх обертів (не з максимальних).

3. Під час використання як джерела живлення генератора напруги обов'язково увімкнути в ланцюг додаткове навантаження (мінімальне навантаження вказується в паспорті генератора).

                                                   Основні технічні дані:

Струм живлення електродвигуна, В –  постійний, 24

Потужність електродвигуна, Вт – 300

Кількість програм керування – 6+ручний режим

Ширина касет: 5 см

Продуктивність, рамок/год (за програмою Р5, за часу завантаження-вивантаження ~ 1 хв – 170

Маса не більш ніж,  120 кг

Об'єм меду, що накопичується в медогонці між його обов'язковими зливами (рівень нижніх спиць ротора), 120 л

Робота мігони в автоматичному режимі

Для роботи медової тканини в автоматичному режимі необхідно  вибрати на пульті керування одну з програм    (Р1;Р2; Р3; Р4; Р5; Р6).  Швидкості обертання, кількість поворотів, а також час відкачування запрограмовані на підприємство-виробник і є незмінними для кожної програми. Після закінчення обертання в одну зі сторін, як і в ручному режимі, виробляється витримка 22 сек.

                                            Характеристики автоматичного режиму

Програма 1: -напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.

                                -напрямок обертання, назад: 110 об/хв, час роботи 1,5 хв.

                                -напрямок обертання, вперед 110 об/хв, час роботи 1,5 хв.

Програма 2: -напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.

                                 -напрямок обертання, назад: 130 об/хв, час роботи 1,5 хв.

                                 -напрямок обертання, вперед 130 об/хв, час роботи 1,5 хв.

Програма 3: -напрямок обертання, вперед: 80 об/хв, час роботи 1 хв.

                                — напрямок обертання, назад: 80 об/хв, час роботи 1 хв.

                                — напрямок обертання, вперед: 150 об/хв, час роботи 1,5 хв.

                                — напрямок обертання, назад: 150 об/хв, час роботи 1,5 хв.

Програма 4: — напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.

                                — напрямок обертання, назад: 110 об/хв, час роботи 1,5 хв.

                                 — напрямок обертання, вперед 110 об/хв, час роботи 1,5 хв.

Програма 5: — напрямок обертання, вперед: 110 об/хв, час роботи 2 хв.

                                –  напрямок обертання, назад: 110 об/хв, час роботи 2 хв.

Програма 6: — напрямок обертання, вперед: 130 об/хв, час роботи 2 хв.

                                 — напрямок обертання, назад: 130 об/хв, час роботи 2 хв.

Зазначені в таблицях Об/хв ± 5% за напруги в мережі 220 В.

        Габаритні розміри:
Діаметр бака – 1200 мм
Висота бака –  750 мм
Висота медовинки  з підставкою – 1110 мм
Ширина — 1400 мм

Необхідна ширина отвору для заносу-виносу медовогонки  приміщення в розібраному вигляді — не менш ніж 1000 мм.

Корисний простір для меду: 50 л.

Продуктивність: 208 рамок/год

Струм живлення електродвигуна, V —  постійний, 24

Потужність електродвигуна, W —  300

Кількість програм керування —  6+ручний режим

Ремінь 1-й щабель привода (зсічення; довжина) —  0; 1000

Ремінь 2-й щабель привода (зсічення; довжина) — А; 1000

 Характеристики ручного режиму:

Діапазон обертів/хв —  50 …. 160
Час роботи, хв — 1... 5
Напрямок обертання — Вперед / Назад

За допомогою цієї медогонки можна відкачувати мед з рамок Дадан — 300 мм, Рута — 230 мм,  дві Магазинні рамки на — 145 мм і Українська — 435 мм.

ГАРАНТІЯ 2 РОКИ.
