ПРИВІД МЕДОГОНКИ ЕЛЕКТРИЧНИЙ

1.Призначення

Привід медогонки електричний (далі електропривод) призначений для механізації процесу відкачування меду. Повністю взаємозамінний з ручними приводами медогонок, вироблених ТОВ «АВВ-100». Полегшує праця бджоляра, а також збільшує його продуктивність. Живлення електроприводу здійснюється від акумуляторної батареї напругою 12В, або від мережі 220В через спеціальний блок живлення. Число обертів ротора – регульоване, напрямок обертання – будь-яке.

Електропривод являє собою черв'ячний мотор-редуктор з блоком управління.

2. Основні технічні дані

Постійний струм живлення, 12 В

Потужність електродвигуна 75 Вт

Діапазон регулювання

оборотів в хвилину 30...180

Маса без блоку управління, кг 2,65

                                                      3. Габаритні розміри, мм.

3.1 Мотор-редуктора:

Довжина х Ширина х Висота 222 х 113 х 130

Ширина х Глибина х Висота 110 х 70 х 150

                                                         4. Загальне пристрій

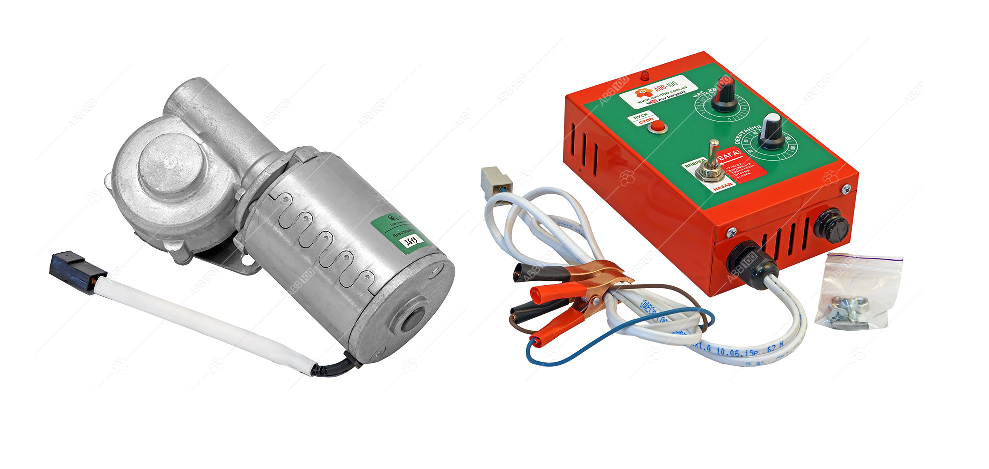

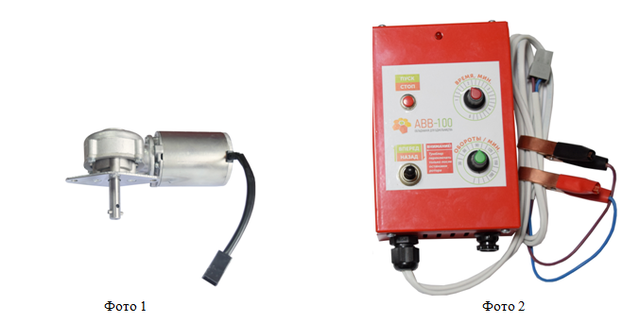

Електропривод медогонки складається з мотор-редуктора і блоку управління (див. фото вище).

5. Підготовка виробу до роботи і порядок роботи

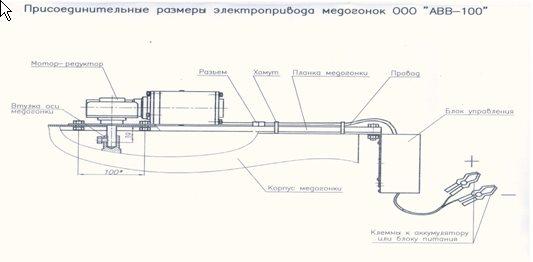

Перед установкою електропривода необхідно вибити з його осі приводний штифт (див. рис. 1) і зняти планку з медогонки. Далі мотор-редуктор закріпити на планці медогонки болтами М8х20 з відповідними гайками і пружинними шайбами. Після цього приводний штифт слід встановити на місце в один з отворів (дивитися по місцю). Планку в зборі з мотор-редуктором встановити на медогонку, при цьому приводний штифт повинен потрапити в паз втулки осі медогонки. У медогонках інших конструкцій його необхідно зробити. Ширина паза 6 мм, висота – 13 мм. Міцно затягнути кріплення, з'єднати штекера електродвигуна і блоку управління і підвести живлення від акумулятора напругою 12В, або від мережі через спеціальний блок живлення. При цьому необхідно дотримувати полярність, інакше електропривод працювати не буде. Електричний шнур, що йде від блоку управління двигуна бажано пристебнути пластмасовими хомутами до планки медогонки.

Далі слід протестувати роботу медогонки в холостому режимі. Для цього треба встановити перемикач тумблера необхідний напрям обертання, виставити відповідними важелями швидкість обертання і тривалість роботи і натиснути кнопку «ПУСК». Ротор медогонки повинен почати обертання. Для передчасної зупинки ротора необхідно знову натиснути кнопку «ПУСК». Після цього медогонка з електроприводом готова до експлуатації.

             Хранить медогонку с электроприводом необходимо в сухом закрытом помещении. Во время помывки медогонки не допускать попадания влаги во внутренние части электропривода. Один раз в год (при интенсивной эксплуатации – два или три) необходимо проверять наличие смазки в корпусе редуктора, сняв его и отсоединив низ корпуса. Смазка консистентная типа Литол.

         Внимание! Менять направление вращения во время работы медогонки недопустимо. Это может вызвать перегрузку двигателя и привести к выходу его со строя.

       Примечание: Обороты ротора медогонки остаются постоянными (равными установленным на блоке управления) независимо от веса рамок с медом, если произошел сбой отключить питание на 30 сек.

         Указание: при работе медогонки с электроприводом надо соблюдать все правила проведения работ по откачке меда, а именно: часть меда с одной стороны сот надо откачать на медленных оборотах, остальную часть – на быстрых. Направление вращения ротора – вперед нижней планкой рамки. Скорость вращения и продолжительность работы необходимо подбирать опытным путем.

                                                                       6. Комплект поставки

6.1 Привід медогонки електричний -1 шт.

6.2 Паспорт -1 шт.

Привід медогонки електричний відповідає технічним вимогам, конструкторської документації, зразку-еталону і визнаний придатним для експлуатації.
