1.Призначення

Медогонка з поворотом касет 3-рамкова призначена для вилучення бджолиного меду з розпечатаних гніздових і магазинних стільників під дією відцентрової сили.

Касети зварні порошкового фарбування, призначені для рамок 470х300 мм «Дадан»,"Рута", "145", "Українська".
Кран: Нержавіючий

2.Основні технічні дані

3.Габаритні розміри, мм

4. Загальний пристрій

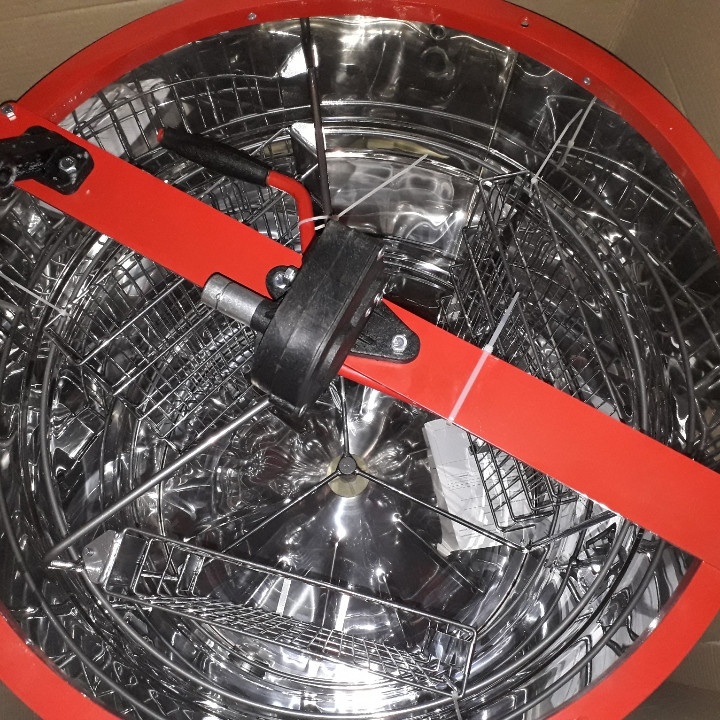

Медогонка складається з бака - 1, приводу (зубчастого редуктора з рукояттю) - 2, ротора - 3, зливного крана - 4.

5. Підготовка виробу до роботи і порядок роботи.

Перед початком роботи медогонку необхідно вимити гарячою водою і висушити. Перевірити і при необхідності підтягнути всі кріпильні деталі. Встановити на місце рукоять приводу (якщо вона була знята), з'єднавши її штифтом з валом редуктора. Далі прокрутити вхолосту ротор, переконавшись в легкому і плавному його обертанні. Для більш зручного зливання меду при бажанні можна придбати та встановити стійки.

Вставити в касети ротора розпечатані соторамки, бажано рівні по вазі, і розпочати відкачування меду. Обертання рукояті приводу має бути плавним з поступовим прискоренням. Різкий розгін або різке гальмування може викликати руйнування стільників.

По мірі накопичення мед зливають через кран в тару. Після закінчення роботи медогонку миють гарячою водою і сушать. Не допускається миття водою медогонки с закритим краном. Так як при накопиченні води в баці медогонки більше ніж, обсяг меду (див. пункт 2.), який накопичується в медогонці між його обов'язковими зливаннями, може привести до виходу з ладу баку медогонки (наприклад видавлення дна або деформація бочки).

  При тривалих перервах в експлуатації, поверхні деталей, що ушкоджуються корозією, необхідно змастити антикорозійним мастилом.

Зберігати медогонку необхідно в сухому закритому приміщенні.

6. Техніка безпеки

При роботі з медогонкою необхідно дотримуватися таких правил техніки безпеки:

- щоб уникнути перекидання медогонки під час роботи, встановлювати її необхідно на рівну міцну основу. Рамки з медом завантажувати приблизно рівні за вагою.

- не торкатися частин ротора що обертаються до повної його зупинки;

- не вставляти в бак медогонки при її роботі ніякі предмети.

7. Комплект поставки

7.1 Медогонка -1 шт.

7.2 Паспорт -1 шт.

7.3 Штифт -1 шт.
