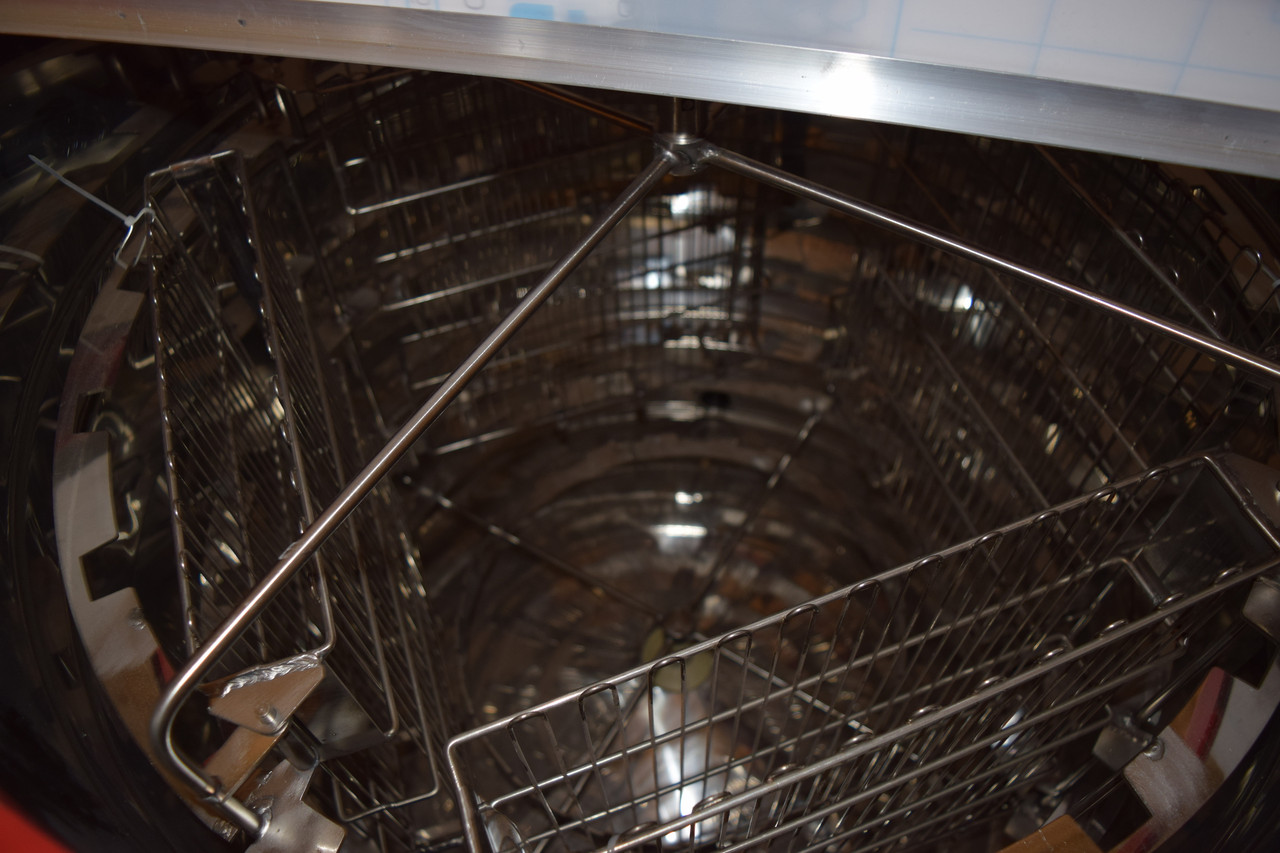

Медогонка універсальна (мал. 1-а) призначена для витягання бджолиного меду з роздрукованих гніздових і магазинних сотів під дією відцентрової сили. Особливістю цієї медової тканини є те, що можна витягувати бджолиний мед із рамок способом встановлення їх у медову сторону як радіально (мал. 1-б), так і хордіально (мал. 1-в). За один цикл відкачування, радіальним способом, можна відкачати 20 рамок типу «Рут (230)» або «Полурамка (145)», під час хордиального способу 4 рамки типу «Дадан (300)» або 8 рамок типу «Рут (230)» або «Полурамка (145)».

Малюнок 1 — Загальний вигляд медової тканини та способи встановлення рамок

2. ОСНОВНІ ТЕХНІЧНІ ДАНІ

3. ГАБАРІТНИЙ РОЗМІРИ, ММ

4. ОБЧЯВИДКІСТЬ

Мідоганка складається з бака — 1, привода (чорний мультиплікатор) — 2, ротора зі знімними касетами — 3, зливного крана — 4.

5. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ И ПОРЯДОК РАБОТЫ

Перед початком роботи медовогонку необхідно вимити гарячою водою та висушити. Перевірити та за потреби підтягнути всі кріпильні деталі. Встановити на місце ручку приводу (якщо вона була знята), з'єднавши її штифтом із валом приводу. Прокрутити вхолодний ротор, переконаєшись у легкому та плавному його обертанні.

Вставити в гнізда або касети ротора роздруковані зіторамки, бажано рівні за вагою, і розпочати відкачування меду. Обертання ручки приводу має бути плавним із поступовим пришвидшенням. Різкий розгін або різке гальмування може викликати зламання сотів.

Після відкачування меду з одного боку касети разом із іншими складниками, що розміщені в них, повертають на 180° і відкачують мед аналогічним способом.

Під час відкачування меду радіальним способом, після того як відкачана одна сторона рамок, почати обертання ручки приводу в протилежному напрямку, у такий спосіб буде відкачана другий бік рамки.

У міру накопичення мед зливають через кран у тару. Бажано використовувати під час зливання меду сітчастий фільтр.

Після закінчення роботи медовогонку миє гарячою водою та просушують. У разі тривалих перерв у роботі поверхні деталей, пошкоджених корозією, необхідно змастити антикорозійним мастилом.

Зберігати мішку необхідно в сухому закритому приміщенні.

6. ТЕХНІКА БЕЗПЕКИ

Під час роботи з міддгонкою  необхідно дотримуватися таких правил техніки безпеки:

-       для уникнення перекидання медовинки під час  роботи, встановлювати її необхідно на рівну міцну основу. Рамки з медом завантажувати приблизно рівні за вагою.

-       не торкатися до обертових частин ротора до повної його зупинки;

-       не вставляти в бак медовинки під час її роботи жодні предмети.

7. КОМПЛЕКТ ПОСТАВКИ

7.1 Медогонка                                — 1 шт.

7.2 Паспорт                                    — 1 шт.

7.3 Штифт                                       — 1 шт.

7.4 Підставка                                -1шт

7,5 Кришка                                  -1шт

8.нормальна організація ПРО ПРИЙМАННЯ

Медогонка 4-рамкова відповідає технічним вимогам, конструкторській документації, зразку-еталону та визнана придатною для експлуатації.

[1] за умови, що один цикл відкачування становить 20 хвилин

[2] за умови, що один цикл відкачування становить 5 хвилин
